其实很多东西都是大道至简，有些师傅一分析，一诊断就知道空调机组的故障在哪里，可有些师傅却无从下手，其实，我们要想快速地分析、查找和排除空调机组的故障，必须先了解空调机组的工作原理，那今天我们就以冷暖型空调机组来进行讲解，大家只看掌握了这核心的空调机组制冷制热的两张工作原理图，包你就能快速地分析、查找和排除空调机组的故障。

冷暖型空调机组，顾名思义，就是除了具备制冷功能外，还具有制热功能的空调机。其与只有制冷的空调机最大的不同在于其安装了一个电磁四通换向阀，这个四通阀是实现制冷和制热切换的关键元器件。

一、制冷工作原理分析：

（1）、在进行制冷工作时，制冷剂在压缩机中被压缩，将原本低温低压的制冷剂气体压缩成高温高压的过热蒸气后，由压缩机排气管口排出；

（2）、与单冷空调机不同的是冷暖型空调机通过一个电磁四通换向阀控制制冷剂的流向，高温高压的过热蒸气从四通阀的A口进入；

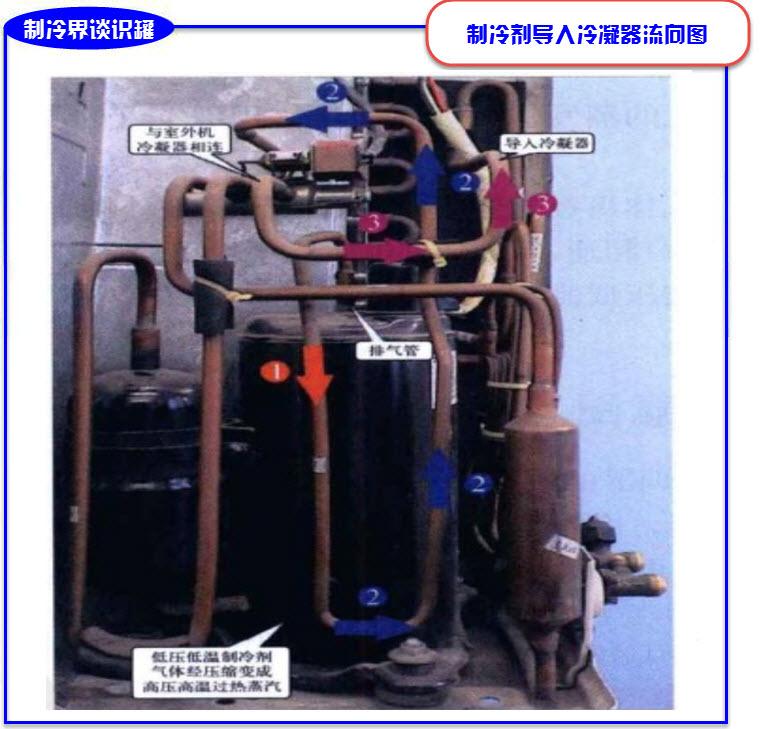

（3）、由于在制冷工作状态下压缩机排气管通过四通阀与室外机的冷凝器相连，因此高温高压的过热蒸气经四通阀被导入到冷凝器中，具体流向如下图所示；

（4）、高温高压的过热蒸气在冷凝器中进行冷却，通过风扇的冷却散热，过热的制冷剂由气态变成了液态；

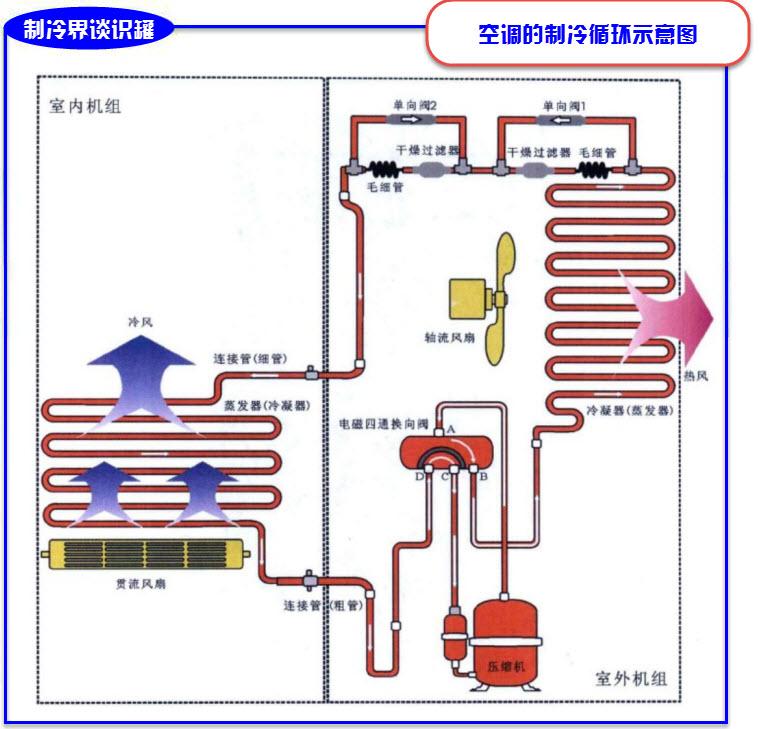

（5）、从空调的制冷循环示意图可以看出，冷暖型空调机的室内蒸发器与室外冷凝器之间安装有单向阀，它是用来控制制冷剂流向的，具有单向导通、反向截止的作用，当冷却后的低温高压制冷剂液体流过时，单向阀1导通，单向阀2截止，因此制冷剂液体经单向阀1后，再经干燥过滤器、毛细管节流降压。

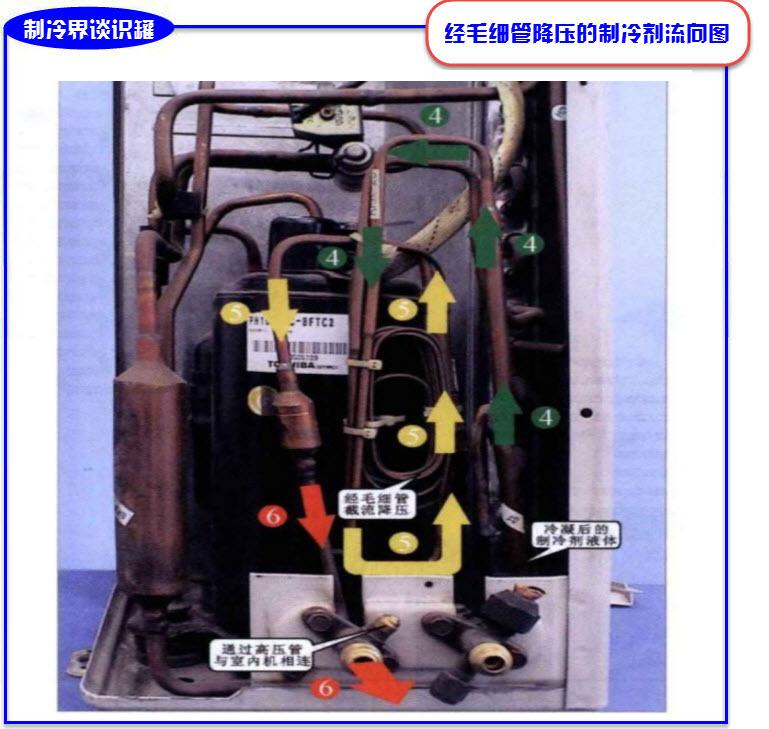

（6）、低温低压的制冷剂液体由液体管（细管）送入室内机，具体流向如下图所示，制冷剂液体在室内机的蒸发器中吸热汽化，周围空气温度下降，冷风即被贯流式风扇吹入室内；

（7）、汽化后的制冷剂气体再经气体管（粗管）送回室外机；

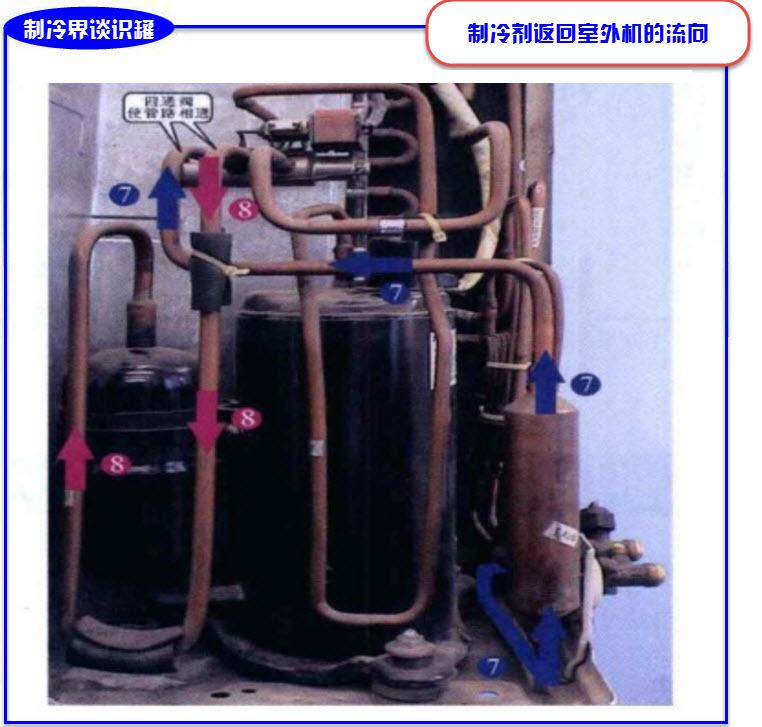

（8）、四通阀的D口与C口相通，从而使制冷剂气体得以由压缩机吸气口吸回到压缩机中，再次被压成高温高压的过热蒸气，维持制冷循环，实际的流向如下图所示；

二、制热工作原理分析：

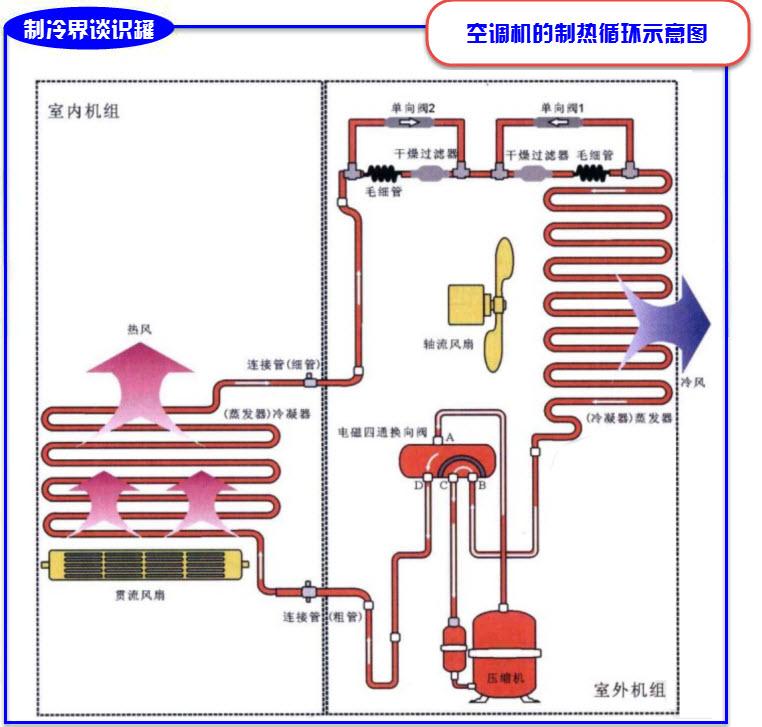

从上图可以看到，冷暖型空调机在制热时，经压缩机压缩的高温高压过热蒸气由压缩机的排气口排出，再经四通阀直接将过热蒸气由D口送入到室内机的蒸发器中，此时，室内机的蒸发器就相当于冷凝器的作用，过热的蒸气通过室内机的热交换器散热，散出的热量由贯流式风扇从出风口吹出。

好的，今天就讲到这里，大家可以记下空调机的制冷制热工作原理图，多模拟走几遍，相信你一定能快速掌握空调机组的工作原理，通过对空调机组的工作原理的掌握就能快速地分析、查找和排除空调机组的故障。
